2088壓力變送器

產品概述

2088系列壓力變送器產品采用不銹鋼隔離膜片的OEM壓E力傳感器作為信號測量元件，并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路將傳感器信號轉換為標準輸出信號，充分發揮了傳感器的技術優勢，使壓力變送器具有優異的性能。它抗干擾、過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度，是工業自動化領域理想的壓力測量?jī)x表。

產品參數

測量介質:液體或氣體(與接觸材質兼容》

整體材質:膜片  316L不銹鋼(接觸)過程連接304不銹鋼 (接觸)  （默認參數  可定制）

                外殼  壓鑄鋁密封件  丁睛橡膠 (接觸)   （默認參數  可定制）

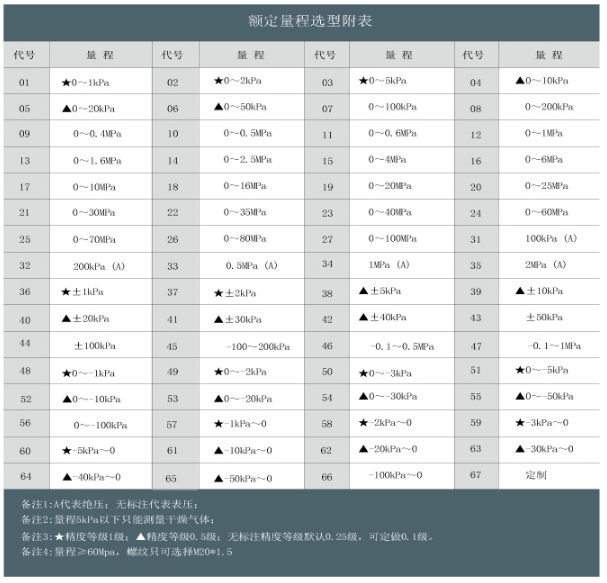

額定量程: -100kPa~0~ 100MPa (詳見量程選型表)  （默認參數  可定制）

                調校量程范圍必須在額定量程范圍內≥1/10額定量程

壓力方式:表壓、絕壓、負壓

輸出信號: 4~20mA  HART通訊

供電電壓; 12~-36VDC常規 15~36VDC 常規(帶顯示)

精度等級: 0. I%FS  (量程≥100kPa定制》0. 25%PS  (量程≥100kPa默認)

                  0.5%FS  (10kPa≤量程< 100kPa默認) I%FS  (量程< l0kPa默認)

                 表頭顯示精度0.5FS、液品(LCD> 顯示   （默認參數  可定制）

工作條件:介質溫度  -40~ 85C 環境濕度 相對0%~ 95% (無冷凝無結露)  （默認參數  可定制）

                環境溫度-40- 85C

溫度補償: -10~70'C

抗震性能: 10g (20... 2000Hz)

過載能力: 200%額定滿量程或120MPa (取最小值）

響應頻率:模擬信號輸出≤500Hz

穩定性能:土0. 1% FS/年

溫度漂移: +0. 01%FS/°C (溫度 補償范圍內)

整體重量:≈1500g

防護等級: IP65 注:以上防護等級是指電氣連接完整后所達到 （默認參數  可定制）

最大功率:電流型≤0. 02Us(w)注:Us=供電電壓

負載特性:電流型負載≤[ (Us-7.5) ÷0. 02 (Us=供電電壓) Ω

技術優勢：

a)采用先進的膜片隔離技術

b)集成芯片、寬電壓供電，

c)安裝力便、HART 辦議

d)截頻設計、抗干擾能力強、防雷擊

e)限流、限壓、反接保護(儀限電流輸出)

f)精度高、穩定性好、響應速度快、耐沖擊

工作原理 （單晶硅傳感器）

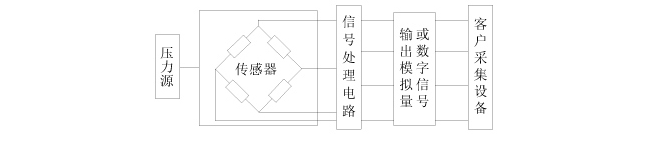

壓力傳感器是在單晶硅片上擴散-個惠斯通電橋，被測介質(氣體或液體)施壓使橋壁電阻值發生變化(壓阻效應)產生一個差動電壓信號，此信號經專用放大器，將量程相對應的信號轉化成標準模擬信號(如圖所示〉或數字信號。

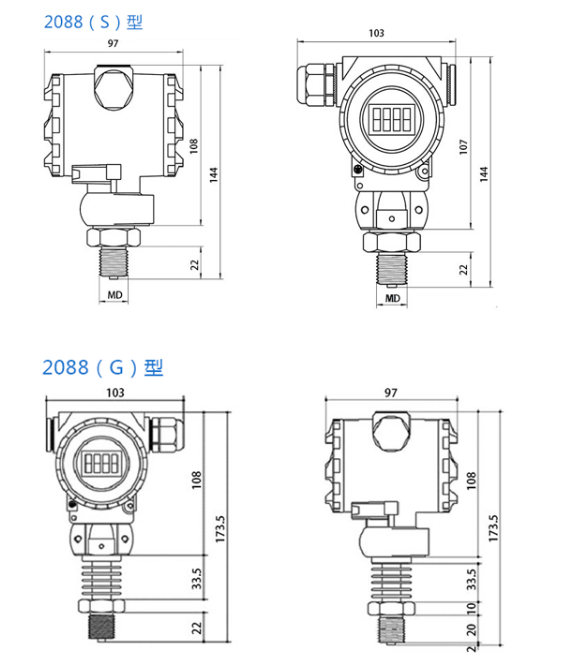

外形尺寸

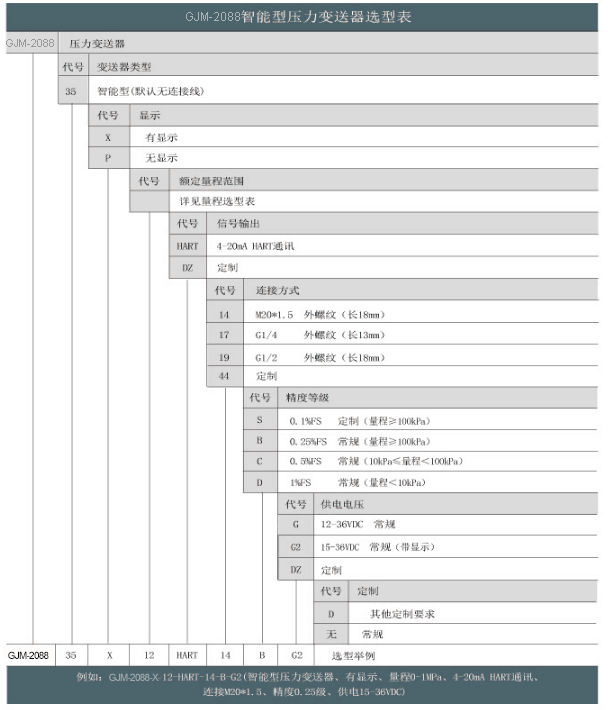

規格選型

訂貨須知

△警告!

用戶在定購變送器時要注意根據介質的壓力、溫度、防護等級和環境條件選擇合適的規格。
