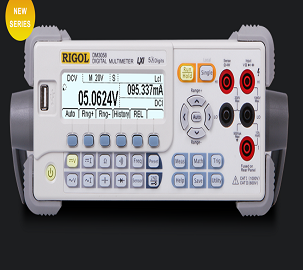

DM3058/DM3058E 數字萬用表

一、數字萬用表簡介

  DM3058/DM3058E 是一款 5? 位雙顯數字萬用表，它是針對高精度、多功能、自動測 量的用戶需求而設計的產品，集基本測量功能、多種數學運算功能，任意傳感器測量等 功能于一身。 DM3058/DM3058E 擁有高清晰的 256x64 點陣單色液晶顯示屏，易于操作的鍵盤布局 和清晰的按鍵背光和操作提示，使其更具靈活、易用的操作特點；支持 RS-232、USB、 LAN（僅 DM3058）和 GPIB（僅 DM3058）接口。

二、主要特色：

? 真正 5?位讀數分辨率

? 三種測量速度：2.5 reading/s、20 reading/s 和 123 reading/s

? 雙顯示功能，可同時顯示同一輸入信號的兩種特性

? “普通”和“預設”兩種操作模式切換，“預設”模式可快速調用預存配置

? 200mV ~1000V 直流電壓量程

? 200μA ~10A 直流電流量程

? True-RMS，200mV ~750V 交流電壓量程

? True-RMS，20mA ~10A 交流電流量程

? 200Ω ~100MΩ 電阻量程，2、4 線電阻測量

? 2nF~10000μF 電容量程

? 20Hz ~1MHz 頻率測量范圍

? 連通性和二極管測試

? 任意傳感器測試功能，內置熱電偶冷端補償

? 豐富的數學運算：最大值、最小值、平均值、通過/失敗、dBm、dB、相對測量、 直方圖、標準偏差 ? U 盤存儲數據和配置

? 支持 USB，GPIB（僅 DM3058），RS-232 和 LAN（僅 DM3058）接口；支持 USB-TMC、 IEEE 488.2 標準、LXI-C 類規范（僅 DM3058）和 SCPI 語言

? Agilent 34401A 和 Fluke 45 命令集仿真模式

? 記錄和保存歷史測量結果

? 三種電源管理設置：上電值、出廠值、前開關

? 內部存儲器可存儲 10 組系統配置，并可在需要時調用

? 配置克隆，將儀器的所有配置通過 U 盤備份或“克隆”到其他 DM3058/DM3058E

? 中英文菜單和在線幫助系統

? PC 控制軟件和任意傳感器編輯軟件

三、故障排除:

1. 如果按下電源開關，萬用表仍然黑屏，沒有任何顯示：

(1) 檢查電源插頭是否接好。

(2) 檢查背面的電源總開關是否已經打開。

(3) 檢查背面的電源輸入的保險管是否已經熔斷。如果已經熔斷，請按要求更換保險管。

(4) 做完上述檢查后，重新啟動儀器。

(5) 如果仍然無法正常使用本產品，請與 RIGOL 維修中心聯絡，讓我們?yōu)槟铡?/span>

2. 接入一個電流信號,讀數沒有任何改變：

(1) 檢查表筆是否正確插入電流插孔和 LO 插孔。

(2) 檢查背面的電流檔位保險管是否已經熔斷。

(3) 檢查測量檔位是否已經正確切換到 DCI 或者 ACI 檔位。

(4) 檢查是否由于輸入的是 ACI，而檔位卻是處于 DCI 檔位。

3. 當接入一個 DC 電源信號，讀數顯示不正常：

(1) 檢查表筆是否正確插入電流插孔和 LO 插孔。

(2) 檢查背面的電流檔位保險管是否已經熔斷。

(3) 檢查測量檔位是否已經正確切換到 DCI 或者 DCV 檔位。

(4) 檢查是否由于輸入的是 DCI，而檔位卻處于 ACI 檔位。
