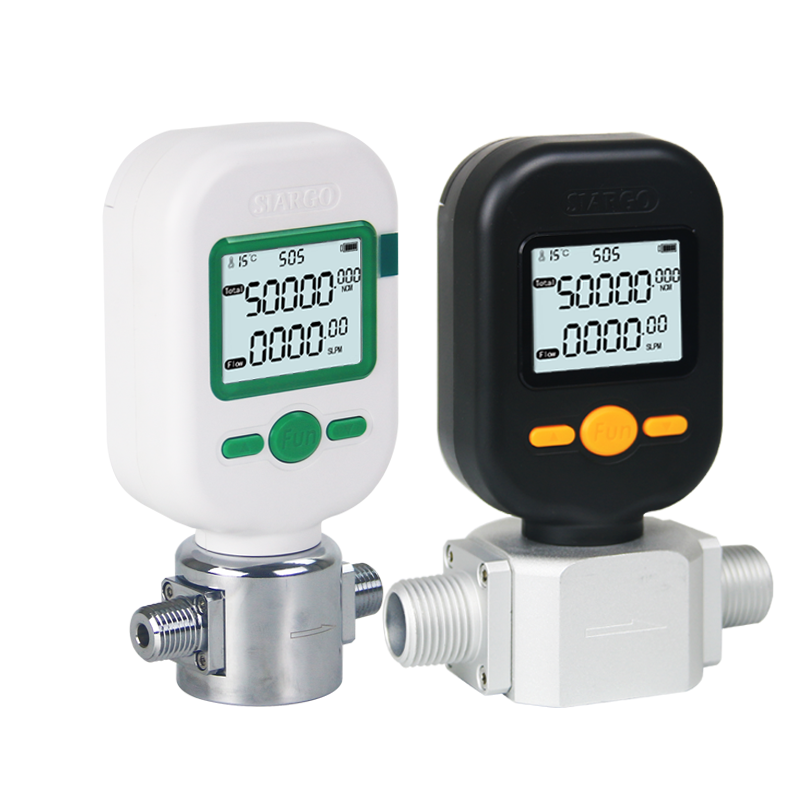

MF5706/08/12氣體質量流量計

一、MF5700系列氣體質量流量計概述

      MF5700系列氣體質量流量計是專為管徑為6mm~12mm的氣體管路中的低速氣流的流量計量而設計。螺紋與各種快速接口可輕松實現機械接口轉換，滿足用戶多種氣體管路的要求，該產品可用于過程控制、大氣采樣等各種工業應用。

     該流量計同時實現熱源的產生與溫度的測量。當芯片處于工作狀態時，在傳感器的 周邊形成穩定的溫度場分布。一旦一定質量的氣體流過傳感器時，氣體的流動將破壞該 溫度場的分布，形成特定的、取決于該氣體的質量和速度的溫度場分布。微機電系統流 量計芯片上的傳感器將測量這一變化并把這一變化轉換為電信號，由一個專門的電路變 送器對此信號進行放大、調理并作線性化處理。由于不同質量的氣體對傳感器的周邊形 成穩定的溫度場分布所產生的擾動不同，因而能測量氣體的質量流量或總流量。

二、MF5700系列氣體質量流量計的特點：

     傳感芯片采用熱質量流量計量，無需溫度壓力補償，保證了流量計的高精度計量

     靈敏度高，能夠對極小的始動流量就可以開始計量

     在單個芯片上實現了多傳感器集成，使其量程比達到了80:1甚至更高

     全量程高穩定性、高精確度和優良的重復性

     支持多種氣體的測量，允許客戶對某些特殊氣體進行現場標定

     響應速度快

     輸出方式靈活，提供LCD現場顯示，也可提供RS485通訊接口由上位機查詢輸出數據

     可通過按鍵配置參數

     具有超量程報警指示功能

    便攜式設計，電池供電和外部供電方式可以任意切換

     G螺紋或NPT螺紋連接，易于安裝與使用，也可根 據客戶需求定制其他接口

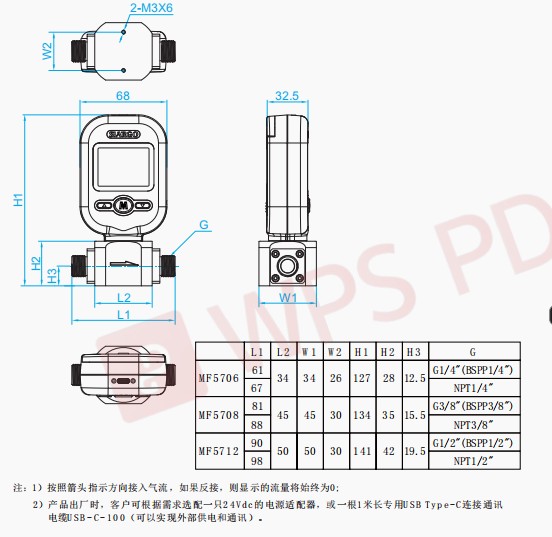

三、MF5700系列氣體質量流量計的機械尺寸：

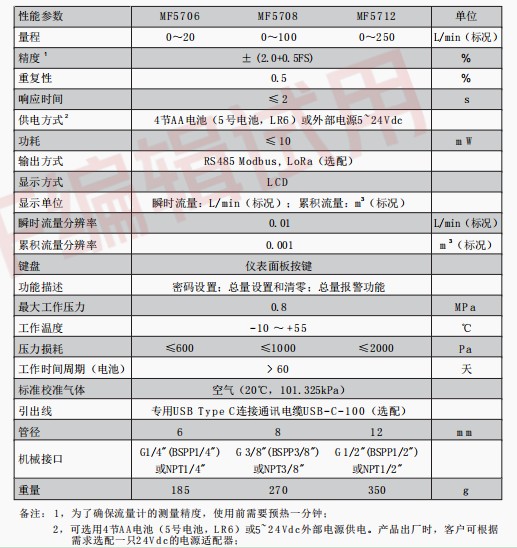

四、MF5700系列氣體質量流量計技術參數：

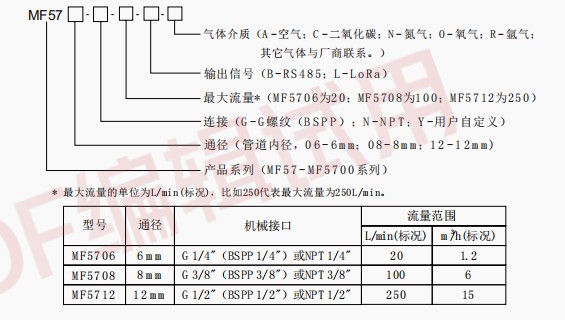

五、MF5700系列氣體質量流量計選型安裝：
