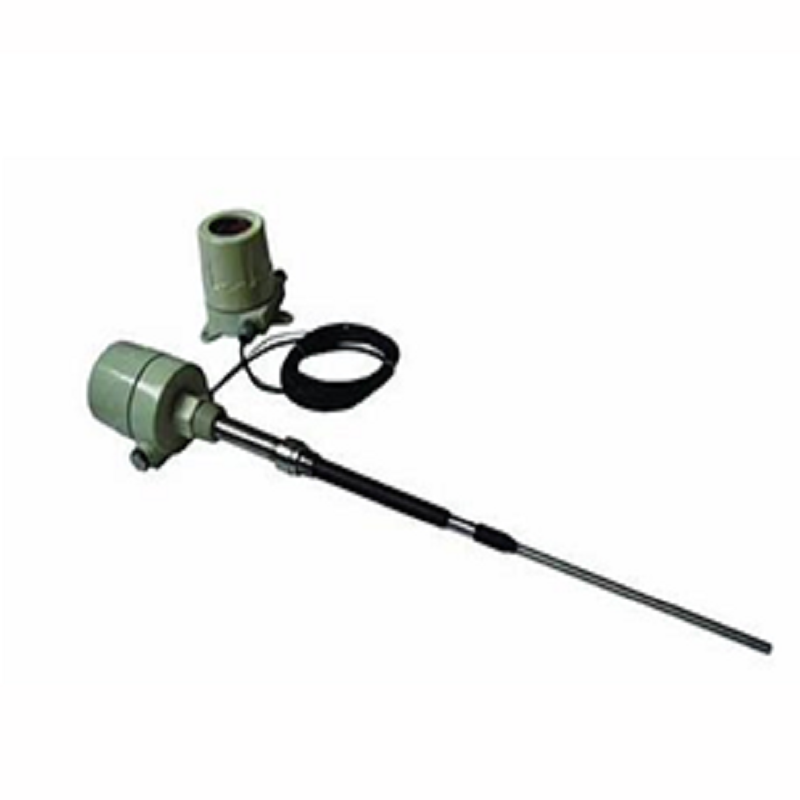

80G纜式射頻導納物位開關

原理：

     射頻導納的探測極棒與金屬容器罐壁之間具有電容特性，由此構成一個電橋電路，振蕩電路產生的射頻振蕩信號加在這個電橋上。當被測介質未接觸到探測極棒時，電橋處于平衡狀態，沒有輸出信號。而當被測介質填充到探測極棒與罐壁之間時，由于被測介質的電特性與空氣不同，會引起電橋電路的不平衡，從而產生輸出信號。

技術參數：

典型應用：故障報警，上限、下線，現場可調

外殼標準：鑄鋁，標準

探頭材質：304/316不銹鋼，PTFE（可選）

操作溫度：-184~+260℃（≥260℃選陶瓷探頭）

環境溫度：-40~+66℃

過程壓力：-0.1-6MPa

繼電器輸出：雙刀雙擲，10A，115vAC或26vDC(阻性)  或5A，220vAC

供電電源：120/220vAC,50-60Hz；24vDC（可選）

過程連接：法蘭、螺紋（可選）

探桿長度：500mm（可選，可按要求定制）

消耗功率：3w

延遲時間：0~30秒可調（開或關）

靈 敏 度：0.5pf~750pf

電氣接口：M20*1.5

失電保護：常開或常閉，現場可切換

防護等級：I級，C或D組

                II級，E、F或G組
