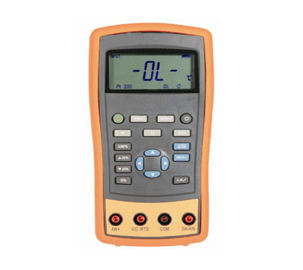

便攜式熱電偶校驗儀

l 毫伏和模擬熱電偶輸出
l 電壓、毫伏和熱電偶測量
l 熱電偶測量提供冷端溫度補償
l 手工步進、自動步進、0～100%階躍和斜率輸出
l 提供可選的通訊配件，以方便本校驗儀的校準和數據采集（需另外訂貨）

功能 測量 輸出
直流電壓 0～30 V 無
直流毫伏 0～100 mV 0～100 mV
熱電偶 E、J、K、T、B、R、S、N E、J、K、T、B、R、S、N
其他 步進輸出，斜率輸出，階躍輸出，自定義量程
本校驗儀能接受8種標準的熱電偶，包括J、K、T、E、R、S、B、N，下表是這些熱電偶的溫度范圍及特性一覽表。

分度號 正極導線材質 正極導線(H)顏色 負極導線材質 指定量程℃
ANSI* IEC**
E 鉻鎳合金 紫紅 紫 康銅 -200～950
N 鎳-鉻-硅 橙 粉紅 鎳-硅-鎂 -200～1300
J 鐵 白 黑 康銅 -200～1200
K 鉻鎳合金 黃 綠 鎳鋁合金 -200～1370
T 銅 藍 棕 康銅 -200～400
B 鉑(30%銠) 灰   鉑(6%銠) 600～1800
R 鉑(13%銠) 黑 橙 鉑 -20～1750
S 鉑(10%銠) 黑 橙 鉑 -20～1750
*美國國家標準協會(ANSI)規定的裝置負導線(L)總是紅色。
**國際電工委員會(ICE) 規定的裝置負導線(L)總是白色。
直流電壓測量
量程 最大測量范圍 分辨力 精度（讀數的%+計數）
GJM-1814 GJM-2014
30V 0V～31V 0.001V 0.05+2 0.02+2
100mV -15mV～80mV 0.001mV 0.05+20 0.02+20
80mV～125mV 0.01mV 0.05+2 0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。
輸入電阻：＞1MΩ。
直流毫伏輸出
量程 最大輸出范圍 分辨力 精度（讀數的%+計數）
GJM-1814 GJM-2014
100mV -15mV～99.999mV 0.001mV 0.05+20 0.02+20
100mV～125mV 0.01mV 0.05+2 0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。
最大負載：1mA或1kΩ，按負載輕的。
溫度，熱電偶
分度號 量程 分辨力 精度（℃）
GJM-1814 GJM-2014
J -200℃～0℃
0℃～1200℃ 0.1℃ 1.5℃
1.0℃ 1.0℃
0.7℃
K -200℃～0℃
0℃～1370℃ 0.1℃ 1.8℃
1.2℃ 1.2℃
0.8℃
T -200℃～0℃
0℃～400℃ 0.1℃ 1.8℃
1.2℃ 1.2℃
0.8℃
E -200℃～0℃
0℃～950℃ 0.1℃ 1.5℃
1.0℃ 0.9℃
0.7℃
R -20℃～0℃
0℃～500℃
500℃～1750℃ 0.1℃ 4℃
2.5℃
2℃ 2.5℃
1.8℃
1.4℃
S -20℃～0℃
0℃～500℃
500℃～1750℃ 0.1℃ 4℃
2.5℃
2℃ 2.5℃
1.8℃
1.5℃
B 600℃～800℃
800℃～1000℃
1000℃～1800℃ 0.1℃ 3.5℃
2.5℃
2℃ 2.2℃
1.8℃
1.4℃
N -200℃～0℃
0℃～1300℃ 0.1℃ 2.0℃
1.2℃ 1.5℃
0.9℃
此表中的誤差不含冷端補償溫度的誤差。
冷端溫度補償精度：1.5℃。

標配附件
一套標準熱電偶校準儀型校驗儀還包括以下內容：
l 硬點測試線1副，如圖9.1-1所示
l 鱷魚夾1對，如圖9.1-1所示
l 12V/1A電源適配器1只
l 熱電偶校準儀用戶手冊

選配附件
用戶可以根據需要選配以下配件：
l R03型充電電池6只
l 金屬包裝盒1個
l 通訊線
