雷達物位計選型

雷達物位計目前已成為市場上的主流產品,主要分為脈沖雷達物位計和導波雷達物位計。

低頻脈沖雷達物位計盡管具有價格相對低廉的優點,但在主要應用領域中,屬于逐漸被淘汰的產品。

與低頻脈沖雷達物位計相比,高頻脈沖雷達物位計在應用過程中有以下優點:

1. 高頻雷達物位計(主要指26ghz和24ghz)具有能量高,波束角小,天線尺寸小,精度高等優點。

2. 2.26ghz雷達波長11mm,6ghz雷達波長50mm,雷達物位計在測量散裝料位時,雷達波反射主要來自料面的漫反射,漫反射的強度與物料大小成正比,與波長成反比,而大部份散裝料直徑遠遠小于50mm,這就是目前26ghz雷達是測量散裝料物位最佳選擇的原因。

     3.在一些直徑小而高度并不是很高的小型罐的應用中,6ghz雷達天線長(300-400mm)無形中增大了盲區(大約600mm),另外由于6ghz雷達方向性差(開角大)在小罐中會產生多徑反射;而26ghz雷達頻率高,天線短,方向性好,克服了6ghz雷達的缺點,適用于小罐測量。

     4.由于現場環境惡劣,隨著時間推移,雷達天線會堆積污物、水汽等,26ghz雷達天線小,附加天線罩可大大改善因污物、水汽造成的影響;6ghz雷達天線大,加天線罩很困難。且儀表較沉重,清理困難。

     5.由于26ghz雷達方向性好,很多惡劣工況,可通過簡單隔離,將雷達物位計裝在容器外進行測量。冶金行業的工況相當復雜,各個工序的對于物位測量的要求均不相同:同時測量介質的性質;測量介質的溫度、壓力;防爆、防護等級;測量環境有無粉塵、蒸汽和泡沫;容器罐、池、料倉、料庫的幾何尺寸及安裝位置都會對所使用的儀表有不同要求。因此,儀表選型前必須對使用的工況環境做認真、詳細了解和分析,必要的情況下要到使用現場做實地勘查,才能保證獲得最佳的使用效果。

在選擇雷達物位計時首先要考慮天線材質和頻率的不同。其頻率主要有6ghz和26ghz兩種;但6ghz雷達物位計已經屬于淘汰產品,應用時盡量選用26ghz高頻雷達物位計。

26ghz高頻雷達物位計的天線種類很多,各有特點:高頻雷達物位計的天線,是全四氟(ptfe)密封天線,適合工況較好(測距短,液面穩定)的液體,腐蝕性液體。少量的揮發物對天線只造成輕微污染。

一般應用在水處理車間的高頻雷達物位計,安裝位置為循環水工序中間水箱上,因水箱內泡沫較多,而且大多數為露天室外安裝。

高頻雷達物位計的天線分以下不同種類:

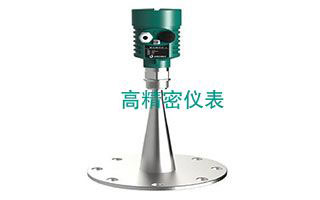

1. 不繡鋼喇叭天線,適合較干凈沒有揮發物的工況。

2. 不繡鋼喇叭加ptfe罩天線,適合有揮發物,粉塵的工況。

3. 全朔料天線帶ptfe罩天線,適合有揮發物,粉塵,凝結的工況。

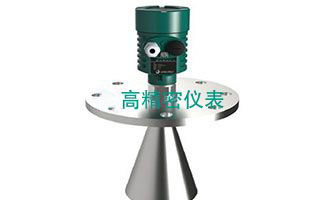

4. 不繡鋼喇叭帶吹掃天線,經壓縮空氣做吹掃風,適合對天線污染嚴重的工況。

5. 加天線延長管和散熱管,可用于超高溫工況(如鋼水)。比較適用于冶金行業轉爐、高爐上料倉位,原料倉,如果現場工況粉塵比較大,礦粉中又存在水汽,使用時盡量選用高頻雷達物位計

高頻雷達物位計由于抗粉塵能力強，而且是非接觸測量，安裝、維護都很簡單，因此一直是粉料筒倉物位測量的首選。但是對于量程很大，筒體細長，同時介質的介電常數很低的極端工況，雷達物位計的測量也存在一定的問題。

首先由于空間狹窄，雷達信號很難避開料流。在進料時，料位信號會變弱，甚至根本找不到料位信號，這時測量值就會發生跳變，或出現死機，測量值停留在一個位置不動。當停止進料時，測量值又能恢復到正常料位上。

其次，高頻雷達物位計信號雖然抗粉塵能力強，但當粉塵濃度很強時，雷達信號還是會衰減。當料位較高時，雷達信號還能穿透粉塵測到料位，但料位較低時，雷達信號可能在上空范圍內就被高濃度粉塵消耗掉了，而無法到達料面。

最后，介質的介電常數對雷達物位計有著非常大的影響。粉料的介電常數可能會非常低，特別是對于塑料粉末或塑料顆粒，當介質密度很低或堆積很松的情況下，介質的介電常數很可能低于1.5，給測量帶來很大的困難。
